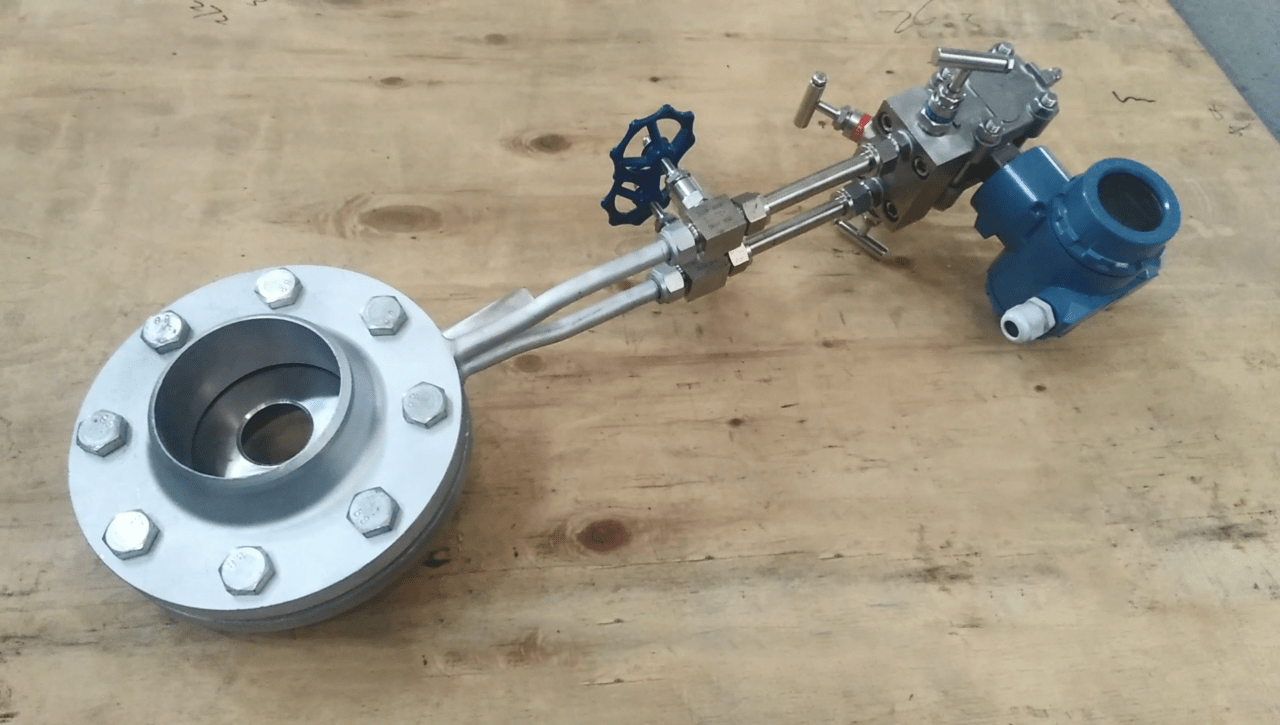

孔板流量计是一种常用于测量流体流量的仪器，其原理基于孔板的特殊结构和流体力学的基本定律。在这篇文章中，我们将深入探讨孔板流量计的工作原理以及如何通过它来准确计算流体的流量。3Z5检测VBA 1. 孔板流量计的结构和工作原理3Z5检测VBA 孔板流量计主要由一个安装在管道中央的孔板组成，孔板上有一个或多个孔。当流体通过孔板时，由于孔的存在，流体会形成一个特殊的流动状态，产生压差。这个压差是衡量流体流量的重要参数。3Z5检测VBA 1.1 流体的速度分布3Z5检测VBA 在孔板的作用下，流体速度分布呈现出特定的形状，最大速度出现在孔的中心，而沿着孔板表面逐渐减小。这种速度分布对后续的流量计算至关重要。3Z5检测VBA 1.2 压差的形成3Z5检测VBA 由于孔板的存在，流体在通过孔时会形成高速流动，同时产生压力差。通过测量管道两侧的压力差，可以得知流体流经孔板时的动能变化，从而计算流量。3Z5检测VBA  3Z5检测VBA

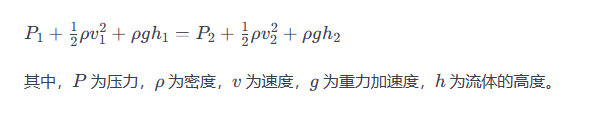

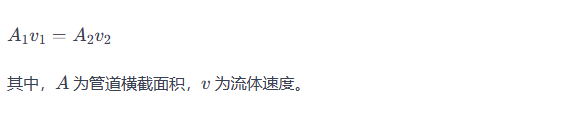

2. 流量计算的基本公式3Z5检测VBA 孔板流量计的流量计算基于伯努利方程和连续方程。以下是基本的流量计算公式：3Z5检测VBA 2.1 伯努利方程3Z5检测VBA 伯努利方程描述了流体在流动过程中的能量守恒关系，其数学表达式如下：3Z5检测VBA  3Z5检测VBA 2.2 连续方程3Z5检测VBA 连续方程表达了流体在管道中的质量守恒关系，其数学表达式如下：3Z5检测VBA  3Z5检测VBA 通过结合伯努利方程和连续方程，可以推导出孔板流量计的流量计算公式。然而，实际应用中通常使用一些修正系数和实验数据进行更精确的计算。3Z5检测VBA 3. 流量计算的影响因素3Z5检测VBA 在使用孔板流量计进行流量计算时，需要考虑一些影响因素，以提高测量的准确性。3Z5检测VBA 3.1 孔板的设计参数3Z5检测VBA 不同的孔板设计参数，如孔的直径、孔板与管道直径的比值等，会直接影响流体速度分布和压差的大小，因此对流量计算有重要影响。3Z5检测VBA 3.2 流体的性质3Z5检测VBA 流体的密度和粘度等性质也会对流速分布和压差产生影响，因此在流量计算中需要准确考虑这些因素。3Z5检测VBA 3.3 孔板流量计的安装位置3Z5检测VBA 孔板流量计的安装位置会影响流体的流动状态，从而对流量计算产生影响。正确的安装位置有助于减小测量误差。3Z5检测VBA 4. 孔板流量计的优缺点3Z5检测VBA 4.1 优点3Z5检测VBA 结构简单，制造成本相对较低。3Z5检测VBA 适用于广泛的流体测量场景。3Z5检测VBA 对于中小流量范围的测量具有较高的精度。3Z5检测VBA 4.2 缺点3Z5检测VBA 在低流速和低压差条件下精度较低。3Z5检测VBA 受流体性质和孔板设计参数限制。3Z5检测VBA 需要对测量结果进行修正以提高准确性。3Z5检测VBA 5. 应用与发展趋势3Z5检测VBA 孔板流量计在化工、石油、水处理等领域有着广泛的应用，但随着科技的进步，更先进的流量计技术也在不断涌现。超声波流量计、电磁流量计等新型技术在一些特殊场合取得了更好的效果，但孔板流量计仍然因其简单可靠的特点而在许多领域得到广泛应用。3Z5检测VBA 总之，孔板流量计作为一种传统而实用的流量测量工具，通过对流体速度分布和压差的测量，为工业生产和实验研究提供了可靠的数据支持。然而，在使用孔板流量计时，需要仔细考虑各种因素，以确保测量结果的准确性。随着科技的不断发展，流量计技术也在不断创新，未来有望看到更先进、更精密的流量计工具的应用。3Z5检测VBA 3Z5检测VBA
